SHW 14CRM Linear Guide slider 24*14*40*45,5 mm specifikation
| Beteckning | SHW 14CRM |
| Kategori | Caged Ball LM Guide Modell SHW |
| Bredd W1(mm) | 24 |
| Höjd M(mm) | 14 |
| Bredd W(mm) | 40 |
| Längd L(mm) | 45.5 |
| LM-block (kg) | 0.08 |
| C (kN) Grundläggande dynamisk belastning | 7.05 |
| C0 (kN) Grundläggande statisk belastning | 8.98 |
| Statiskt tillåtet moment kN•m(ett block) | 0.0466 |
| Statiskt tillåtet moment kN•m(två block) | 0.236 |
| Radiellt spelrum | Normalbetyg |

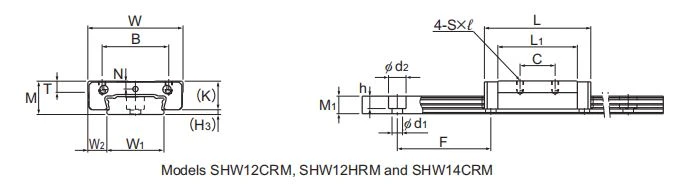

Förlängd SHW 14CRM linjär styrskena Block 24*14*40*45,5 mm
| modell nr. | Yttermått | LM-skena dimensioner | Massa | ||||||||
| Höjd (M) | Bredd (W) | Längd (L) | Bredd W1 ±0.05 | W2 | Höjd M1 | Tonhöjd F | d1*d2*h | Längd Max | LM Block kg | LM Rail kg/m | |
| SHW 12CRM | 12 | 30 | 37 | 18 | 6 | 6.6 | 40 | 4.5*7.5*5.3 | 1230 | 0.04 | 0.8 |
| SHW 12HRM | 12 | 30 | 50.4 | 18 | 6 | 6.6 | 40 | 4.5*7.5*5.3 | 1230 | 0.06 | 0.8 |
| SHW 14CRM | 14 | 40 | 45.5 | 24 | 8 | 7.5 | 40 | 4.5*7.5*5.3 | 1430 | 0.08 | 1.23 |
