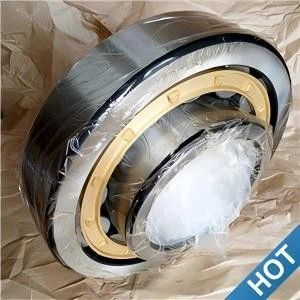

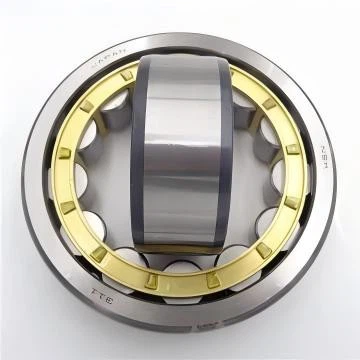

NU29/1180-M1 med storlek 1180x1540x206 mm enradiga cylindriska rullager
Översikt
Enradiga icke-lokaliserade cylindriska rullager, med en mässingshållare, i serie NU, den yttre ringen har två ribbor, medan den inre ringen inte har några ribbor. yttre ring centrerad. M1-Två-hållare i mässing, styrd; Driftstemperatur min.Tmin:-30 grader ;Tmax. 150 grader .CN-Radial internt spel. Körnoggrannhet i P6.
Håldiameter-1180 mm;Ytterdiameter-1540 mm;Bredd-206 mm; Massa-1060 kg;Cr=8500 kN;C0r=22000 kN;Begränsande hastighet=600 1/min;Referenshastighet=150 1/min.
Förlängt samma typ med olika suffix NU29/1180-M1A-C3; NU 29/1180 ECMA/HA1; NNU29/1180 finns också redo i lager för dina behov av fler maskinapplikationer.
Specifikationer

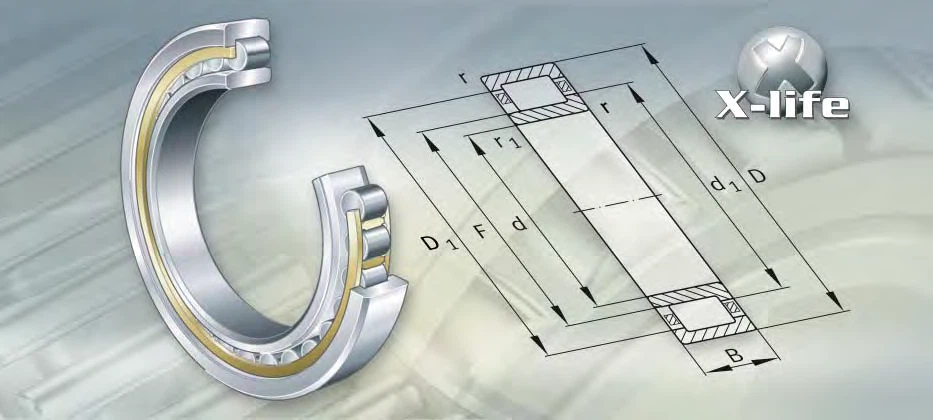

| Mått & tekniska datablad | |
| Del NR. | NU29/1180-M1-enradiga cylindriska rullager |
| Stämpla | FAG varumärke tillverkat i TYSKLAND/SDVV varumärke tillverkat i Kina |
| Huvudmått | 1180x1540x206 mm |
| d | 1180 mm |
| D | 1540 mm |
| B | 206 mm |
| rmin | 7,5 mm |
| Begränsande hastighet | 600 1/min |
| Referenshastighet | 150 1/min |
| da | 1208 mm |
| Da | 1512 mm |
| ra max. | 6 mm |
| Cr | 8500 kN |
| C0r | 22000 kN |
| M | 1060 kg |
Nedan finns samma typer, olika storlekar också tillgängliga
| Beteckning | De- tecken |
Massa m ≈kg |
Mått | |||||||||||
| d | D | B | r min. |
r1 min. |
s³) | E | F | D₁ ≈ |
d₁ ≈ |
ds | ns | |||
| NU20/1060-E-M1 | 3 | 1480 | 1060 | 1500 | 250 | 9,5 | 9,5 | 11,5 | 1405 | 1165 | 1367 | 一 |
一 一 |
一 |
| NU30/1060-M1 | 3 | 1920 | 1060 | 1500 | 325 | 9,5 | 9,5 | 29,8 | 1390 | 1170 | 1355 | 一 | 一 | 一 |
| F-808288.ZL | 3 | 118 | 1110 | 1240 | 85 | 6 | 2 | 5 | 1205 | 1145 | 1195 | 一 | 一 | 一 |
| Z-527467.ZL | 2 | 239 | 1120 | 1340 | 94 | 6 | 6 | 17 | 1280 | 一 | 一 | 1199 | 48 | 95 |
| Z-535550.ZL | 2 | 284 | 1120 | 1360 | 104 | 6 | 6 | 20 | 1290 | 一 | 一 | 1209 | 48 | 95 |
| NU18/1120-M1 | 3 | 312 | 1120 | 1360 | 106 | 6 | 6 | 11 | 1305 | 1185 | 1286 | 一 | 一 | 一 |
| NU38/1120-M | 3 | 547 | 1120 | 1360 | 180 | 6 | 6 | 18 | 1305 | 1185 | 1286 | 一 | 一 | 一 |
| NU19/1120-M1 | 3 | 665 | 1120 | 1460 | 150 | 75 | 75 | 115 | 1372 | 1208 | 1346 | 一 | 一 | 一 |
| NU29/1120-M1 | 3 | 887 | 1120 | 1460 | 195 | 75 | 75 | 138 | 1375 | 1205 | 13,478 | 一 | 一 | 一 |
| N10/1120-M1 | 1 | 1300 | 1120 | 1580 | 200 | 95 | 95 | 16 | 1465 | 一 | 一 | 1276 | 一 | 一 |
| NU10/1120-M1 | 3 | 1300 | 1120 | 1580 | 200 | 95 | 95 | 16 | 1465 | 1235 | 1428 | 一 | 一 | 一 |
| NU20/1120-E-M1 | 3 | 1710 | 1120 | 1580 | 265 | 95 | 95 | 13 | 1480 | 1230 | 1440 | 一 | 一 | 一 |
| NU30/1120-M1 | 3 | 2260 | 1120 | 1580 | 345 | 95 | 95 | 323 | 1465 | 1235 | 1428 | 一 | 一 | 一 |
| Z-527468.ZL | 2 | 245 | 1180 | 1400 | 94 | 6 | 6 | 17 | 1342 | 一 | 一 | 12,578 | 48 | 95 |
| NU18/1180-M1 | 3 | 329 | 1180 | 1420 | 106 | 6 | 6 | 11 | 1365 | 1245 | 1346 | 一 | 一 | 一 |
| NU38/1180-M | 3 | 569 | 1180 | 1420 | 180 | 6 | 6 | 18 | 1365 | 1245 | 1346 | 一 | 一 | 一 |
| NU19/1180-M1 | 3 | 789 | 1180 | 1540 | 160 | 75 | 75 | 125 | 1445 | 1275 | 1418 | 一 | 一 | 一 |
| NU29/1180-M1 | 3 | 1060 | 1180 | 1540 | 206 | 75 | 75 | 165 | 1450 | 1270 | 1421 | 一 | 一 | 一 |
| NU39/1180-E-M1 | 3 | 1350 | 1180 | 1540 | 272 | 75 | 75 | 139 | 1460 | 1270 | 1432 | 一 | 一 | 一 |
| N10/1180-M1 | 1 | 1520 | 1180 | 1660 | 212 | 95 | 95 | 17 | 1540 | 一 | 一 | 1343 | 一 | 一 |
| NU10/1180-M1 | 3 | 1520 | 1180 | 1660 | 212 | 95 | 95 | 17 | 1540 | 1300 | 1502 | 一 | 一 | 一 |
| NU20/1180-E-M1 | 3 | 1940 | 1180 | 1660 | 272 | 95 | 95 | 13 | 1555 | 1295 | 1513 | 一 | 一 | 一 |
| NU30/1180-M | 3 | 2520 | 1180 | 1660 | 355 | 95 | 95 | 323 | 1540 | 1300 | 1502 | 一 | 一 | 一 |
| Z-527469.ZL | 2 | 278 | 1250 | 1480 | 95 | 6 | 6 | 17 | 1417 | 一 | 一 | 1333 | 48 | 15 |
| Z-566705.ZL | 2 | 337 | 1250 | 1500 | 106 | 6 | 6 | 15 | 1444 | 一 | 一 | 1340 | 48 | 15 |
| NU18/1250-M1 | 3 | 390 | 1250 | 1500 | 112 | 6 | 6 | 114 | 1444 | 1316 | 14,233 | 一 | 一 | 一 |
| NU38/1250-M | 3 | 654 | 1250 | 1500 | 185 | 6 | 6 | 173 | 1444 | 1316 | 14,233 | 一 | 一 | 一 |
| NU19/1250-M1 | 3 | 938 | 1250 | 1630 | 170 | 75 | 75 | 13 | 1530 | 1350 | 15,012 | 一 | 一 | 一 |
| NU29/1250-M1 | 3 | 1260 | 1250 | 1630 | 218 | 75 | 75 | 103 | 1535 | 1345 | 1505 | 一 | 一 | 一 |
| NU39/1250-E-M1 | 3 | 1570 | 1250 | 1630 | 280 | 75 | 75 | 136 | 1545 | 1345 | 1516 | 一 | 一 | 一 |
| N10/1250-M1 | 1 | 1710 | 1250 | 1750 | 218 | 95 | 95 | 185 | 1625 | 一 | 一 | 1419 | 一 | 一 |
| NU10/1250-M1 | 3 | 1710 | 1250 | 1750 | 218 | 95 | 95 | 185 | 1625 | 1375 | 1585 | 一 | ||
