29280 Lager

29280 Lager
Detaljer:
whatsapp: 8615614675805 sales1@hongkong-bearings.com
Skicka förfrågan
Beskrivning
Skicka förfrågan

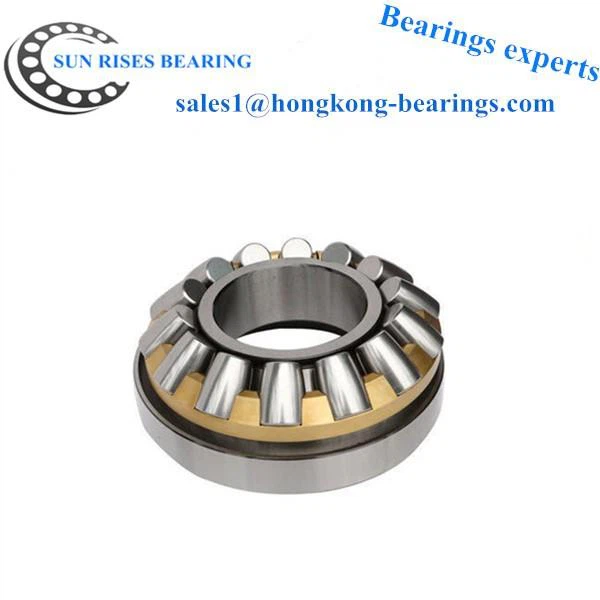

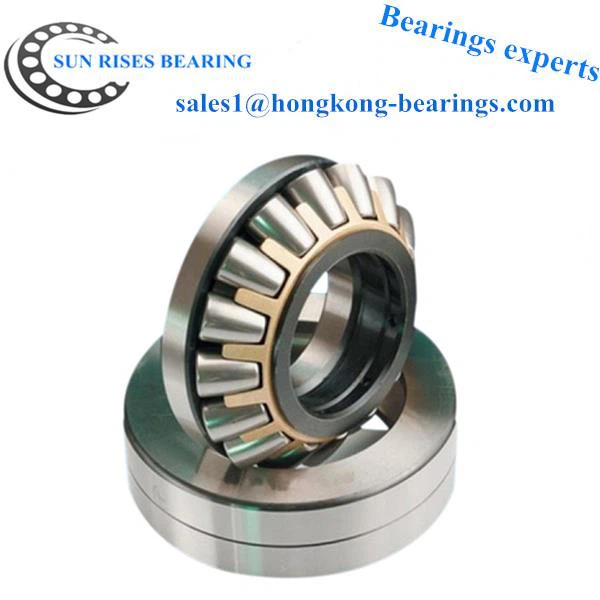

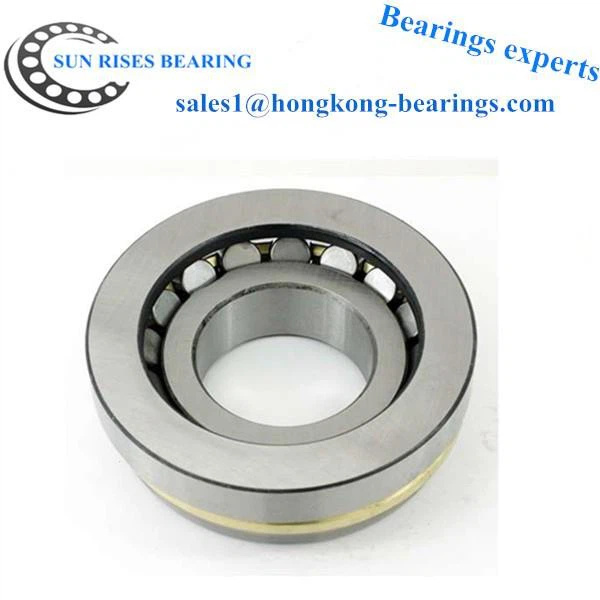

29280 sfäriska rullager har specialdesignade banor och rymmer ett stort antal asymmetriska rullar. Rullarna har en optimal överensstämmelse med spårbanorna för att optimera belastningsfördelningen längs rullens längd. Därför kan de rymma relativt höga hastigheter, tunga axiella laster i en riktning och tunga radiella belastningar. Lasten överförs mellan banorna i en vinkel mot lageraxeln. Sfäriska rullager är självjusterande och kan rymma axelns inriktning i förhållande till huset, vilket exempelvis kan orsakas av axelavböjning.


29280 lagerritning och tekniska data:


Teknisk data

INSIDE DIAMETER (MM): 400MM


YTTERDIAMETER (MM): 540MM


WIDTH (MM): 85MM


VÄG (KGS): 55,5 KGS



29280 Sfäriska rulllager används i industriella applikationer, där det finns tunga axiella laster, måttliga hastigheter och eventuellt felinställning. Några vanliga tillämpningsområden är: Växellådor. Utrustning för massa och papper (särskilt raffinaderier)



Referens Sfärisk rullagerlager katalog:


Beteckning Huvudmått Grundläggande belastningsbetyg Utmattningsbelastningsgräns Hastighetsbetyg




dynamisk statisk
Referenshastighet Begränsar hastigheten

d D H C C 0 P u


mm kN kN r / min
29412 E 60 130 42 390 915 114 2800 5000
29413 E 65 140 45 455 1080 137 2600 4800
29414 E 70 150 48 520 1250 153 2400 4300
29415 E 75 160 51 600 1430 173 2400 4000
29416 E 80 170 54 670 1630 193 2200 3800
29417 E 85 180 58 735 1800 212 2000 3600
29317 E 85 150 39 380 1060 129 2400 4000
29318 E 90 155 39 400 1080 132 2400 4000
29418 E 90 190 60 815 2000 232 1900 3400
29420 E 100 210 67 980 2500 275 1700 3000
29320 E 100 170 42 465 1290 156 2200 3600
29322 E 110 190 48 610 1730 204 1900 3200
29422 E 110 230 73 1180 3000 325 1600 2800
29424 E 120 250 78 1370 3450 375 1500 2600
29324 E 120 210 54 765 2120 245 1700 2800
29326 E 130 225 58 865 2500 280 1600 2600
29426 E 130 270 85 1560 4050 430 1300 2400
29428 E 140 280 85 1630 4300 455 1300 2400
29328 E 140 240 60 980 2850 315 1500 2600
29330 E 150 250 60 1000 2850 315 1500 2400
29230 E 150 215 39 408 1600 180 1800 2800
29430 E 150 300 90 1860 5100 520 1200 2200
29432 E 160 320 95 2080 5600 570 1100 2000
29332 E 160 270 67 1180 3450 375 1300 2200
29334 E 170 280 67 1200 3550 365 1300 2200
29434 E 170 340 103 2360 6550 640 1100 1900
29236 E 180 250 42 495 2040 212 1600 2600
29436 E 180 360 109 2600 7350 710 1000 1800
29336 E 180 300 73 1430 4300 440 1200 2000
29338 E 190 320 78 1630 4750 490 1100 1900
29438 E 190 380 115 2850 8000 765 950 1700
29340 E 200 340 85 1860 5500 550 1000 1700
29440 E 200 400 122 3200 9000 850 850 1600
29240 E 200 280 48 656 2650 285 1400 2200
29344 E 220 360 85 2000 6300 610 1000 1700
29444 E 220 420 122 3350 9650 900 850 1500
29244 E 220 300 48 690 3000 310 1300 2200
29.248 240 340 60 799 3450 335 1100 1800
29348 E 240 380 85 2040 6550 630 1000 1600
29448 E 240 440 122 3400 10200 930 850 1500
29352 E 260 420 95 2550 8300 780 850 1400
29252 260 360 60 817 3650 345 1100 1700
29452 E 260 480 132 4050 12900 1080 750 1300
29356 E 280 440 95 2550 8650 800 850 1400
29256 280 380 60 863 4000 375 1000 1700
29456 E 280 520 145 4900 15300 1320 670 1200
29360 E 300 480 109 3100 10600 930 750 1200
29260 300 420 73 1070 4800 465 900 1400
29460 E 300 540 145 5000 16600 1340 670 1200
29364 E 320 500 109 3350 11200 1000 750 1200
29.264 320 440 73 1110 5100 465 850 1400
29464 E 320 580 155 5700 19 tusen 1530 600 1100
29268 340 460 73 1130 5400 480 850 1300
29368 340 540 122 2710 11 tusen 950 600 1100
29468 E 340 620 170 6700 22400 1760 560 1000
29272 360 500 85 1460 6800 585 750 1200
29472 EM 360 640 170 6200 21200 1630 560 950
29372 360 560 122 2760 11600 980 600 1100
29276 380 520 85 1580 7650 655 700 1100
29.376 380 600 132 3340 14 tusen 1160 530 1000
29476 EM 380 670 175 6800 24 tusen 1860 530 900
29480 EM 400 710 185 7650 26500 1960 480 850
29380 400 620 132 3450 14600 1200 530 950
29480 E 400 710 185 7650 26500 1960 480 850
29280 400 540 85 1610 8000 695 700 1100
29.384 420 650 140 3740 16 tusen 1290 500 900
29484 EM 420 730 185 7800 27500 2080 480 850
29284 420 580 95 1990 9800 815 630 1000
29388 EM 440 680 145 5200 19300 1560 530 850
29488 EM 440 780 206 9000 32 tusen 2320 430 750
29288 440 600 95 2070 10400 850 630 1000
29392 460 710 150 4310 19 tusen 1500 450 800
29492 EM 460 800 206 9300 33500 2450 430 750
29292 460 620 95 2070 10600 865 600 950
29496 EM 480 850 224 9550 39 tusen 2800 340 670
29.296 480 650 103 2350 11800 950 560 900
293/500 500 750 150 4490 20400 1560 430 800
292/500 500 670 103 2390 12500 1000 560 900
294/500 EM 500 870 224 9370 40 tusen 2850 340 670
294/530 EM 530 920 236 10500 44 tusen 3100 320 630
292/530 EM 530 710 109 3110 15300 1220 530 850
293/530 EM 530 800 160 5870 26500 2080 400 750
294/560 EM 560 980 250 12 tusen 51 tusen 3550 300 560
292/560 560 750 115 2990 16 tusen 1220 480 800
292/600 EM 600 800 122 3740 18600 1460 450 700
294/600 EM 600 1030 258 13100 56 tusen 4000 280 530
292/630 EM 630 850 132 4770 23600 1800 400 670
293/630 EM 630 950 190 8450 38 tusen 2900 320 600
294/630 EM 630 1090 280 14400 62 tusen 4150 260 500
294/670 EM 670 1150 290 15400 68 tusen 4500 240 450
293/710 EM 710 1060 212 9950 45500 3400 280 500
294/710 EF 710 1220 308 17600 76500 5000 220 430
294/750 EF 750 1280 315 18700 85 tusen 5500 200 400
292/800 EM 800 1060 155 6560 34500 2550 320 530
293/800 EM 800 1180 230 11300 55 tusen 3900 240 450
294/800 EF 800 1360 335 20200 93 tusen 5850 190 360
294/850 EF 850 1440 354 23900 108 tusen 7100 170 340
294/900 EF 900 1520 372 26700 122 tusen 7200 160 300
294/950 EF 950 1600 390 28200 132 tusen 7800 140 280
294/1000 EF 1000 1670 402 31100 140 tusen 8650 130 260
294/1060 EF 1060 1770 426 33400 156 tusen 8500 120 240
